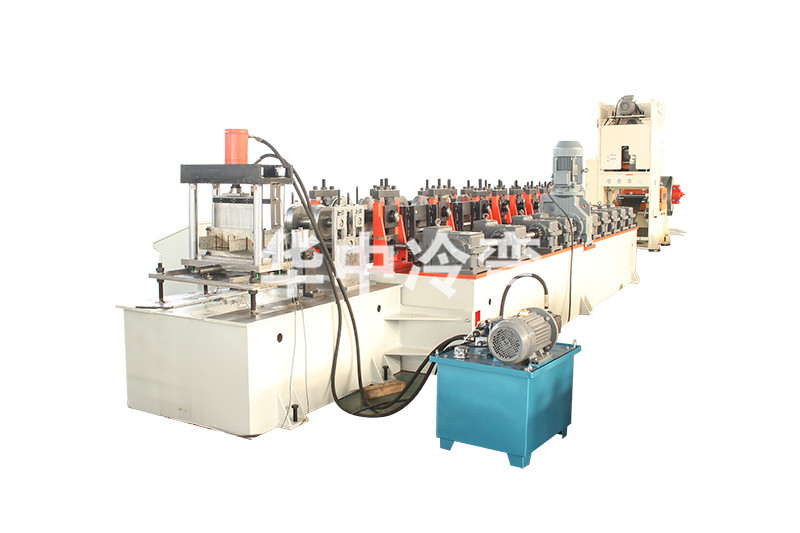

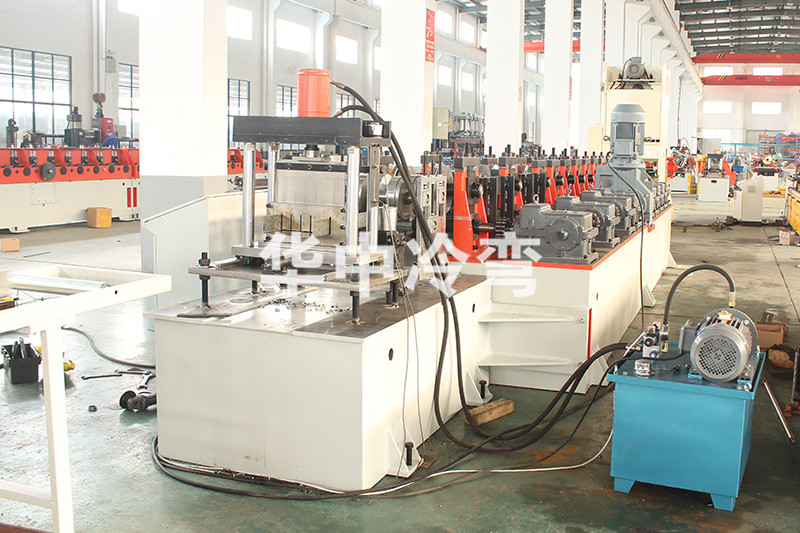

电缆桥架冷弯成型机

技术参数

开卷机： 5吨液压动开卷机

主机道次： 12道，道次之间用托辊辅助

传动方式： 齿轮箱传动

主电机功率：15KW，调宽电机0.75KW*2台达伺服

液压系统： 5.5KW

电气系统： 台达控制，外置电柜

切断方式： 液压停机切断

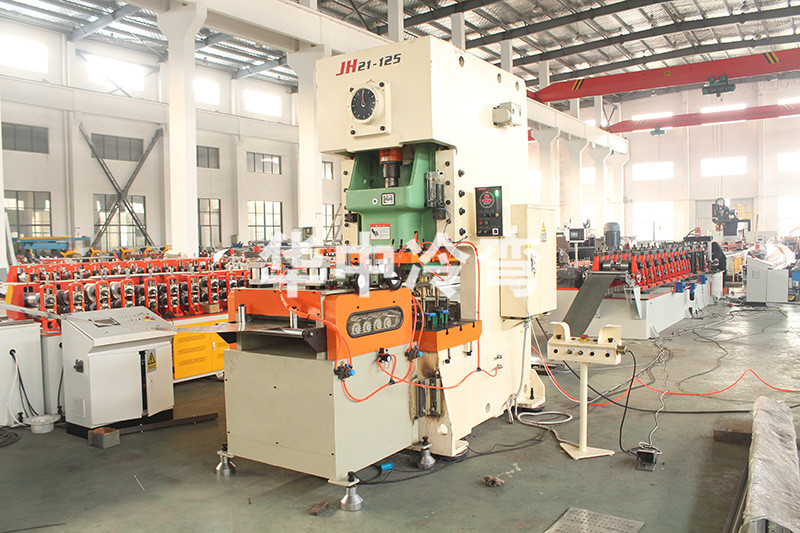

冲压设备： 冲孔模具（多组带气缸）

材料厚度： 2.0-3.0mm，DX51D镀锌卷

生产速度： 15-20m/min

出料： 6米出料架，200滚筒

其他： 400mm整平伺服送料一体机，伺服电机3kw带减速机

工艺流程

开卷机—伺服送料—冲床冲孔—成型机带调宽—液压停机单切—出料
