76高频焊管冷弯成型机

  • HUAZHONG

  • 华中

  • 8455229090

状态:

开卷机

结构形式:手摇杆式,气动式,液压式等...卷筒胀缩,双卷筒;

制动形式:气动,强弱制动;

工位转换形式:人工推动回转180°;

作用:从行车上取卷并打开钢卷为生产线提供钢卷;

操作:通过人工,气缸或油缸涨缩把钢卷放入然后涨紧固定,然后被动放卷。


剪切对焊机

结构形式:气动或液压剪+焊接(自动或手动);

钢带对缝形式:手工;

作用:钢带之间的接头焊接;

构造:钢带对中装置、剪切装置、焊接装置、行车床身系统、气动或液压系统等。


卧式螺旋活套

结构形式:转向机架,夹送电机,活套主题,中心出料器等组成;

作用:把钢带预先打进活套,储存足够多的钢带来保证钢带之间的焊接有足够的时间,保证机组连续生产。


立式料箱

结构形式:采用钢型、扁铁等材料焊接结构;

作用:夹送装置通过电机向料箱送料


主机、成型、定径

作用:每组排放把钢带逐步成型成管材钢管,最终成型到准确的尺寸和圆度;

构造:每组牌坊上有上下辊轴由直流电机驱动连接齿轮箱的万向轴,模具安装在辊轴上,由隔套定位中心。牌坊由由铸铁制作;

操作:钢带通过每组牌坊上辊与下辊,所有的辊是由电机带动齿轮箱驱动。换辊时候,人工拧掉连接螺母,侧拉出来;

立棍功能:双面成型组紧抱钢带以达到要成型的形状,并阻止钢带边缘弹回;

构造:立辊轴安装在带有轴承箱的结构基座上。


冷切锯

作用:无毛刺定尺切割;

结构:此机器包括钢结构小车上装有夹紧装置和锯切小车,并装有西门子伺服电机驱动的直线导轨和齿轮,实现无毛刺切割;

操作:手动、模拟、自动三种控制模式,通过人机界面对系统进行操作及参数设定,并监控系统。

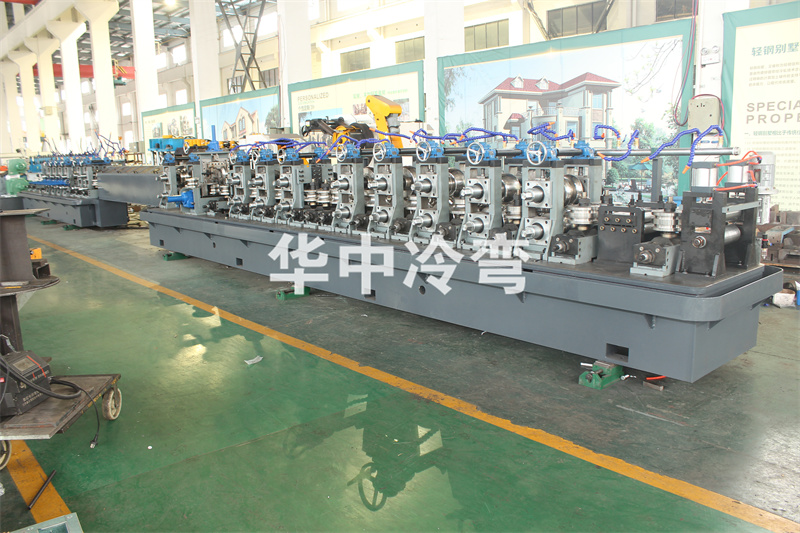

76高频焊管生产线 (6)

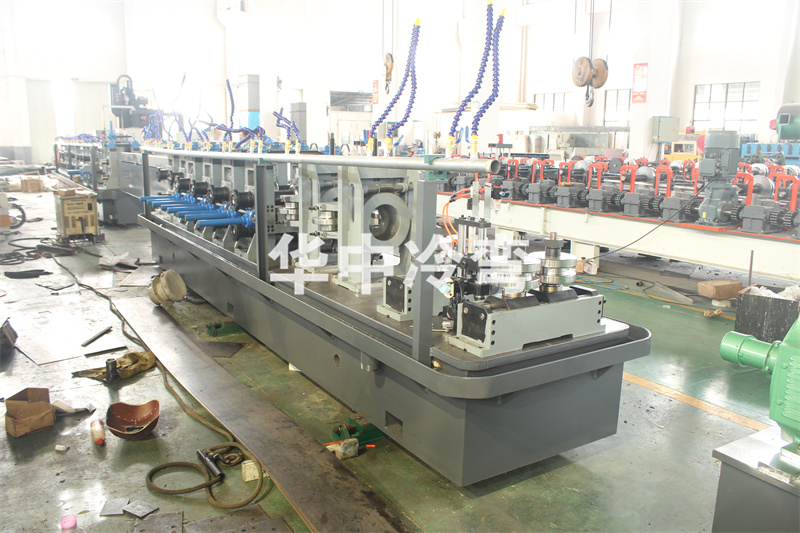

76高频焊管生产线 (4)

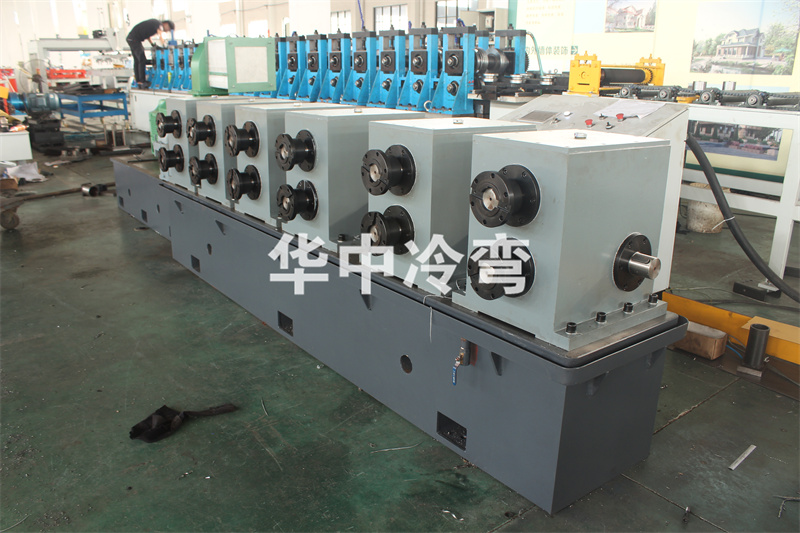

76高频焊管生产线 (2)
