高频焊管机组设备

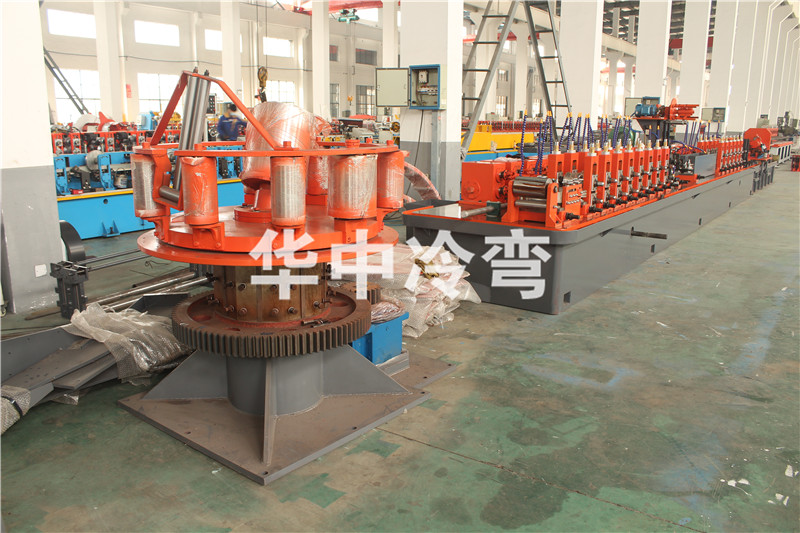

开卷机

结构形式：手摇杆式，气动式，液压式等...卷筒胀缩，双卷筒；

制动形式：气动，强弱制动；

工位转换形式：人工推动回转180°；

作用：从行车上取卷并打开钢卷为生产线提供钢卷；

操作：通过人工，气缸或油缸涨缩把钢卷放入然后涨紧固定，然后被动放卷。

剪切对焊机

结构形式：气动或液压剪＋焊接（自动或手动）；

钢带对缝形式：手工；

作用：钢带之间的接头焊接；

构造：钢带对中装置、剪切装置、焊接装置、行车床身系统、气动或液压系统等。

卧式螺旋活套

结构形式：转向机架，夹送电机，活套主题，中心出料器等组成；

作用：把钢带预先打进活套，储存足够多的钢带来保证钢带之间的焊接有足够的时间，保证机组连续生产。

立式料箱

结构形式：采用钢型、扁铁等材料焊接结构；

作用：夹送装置通过电机向料箱送料

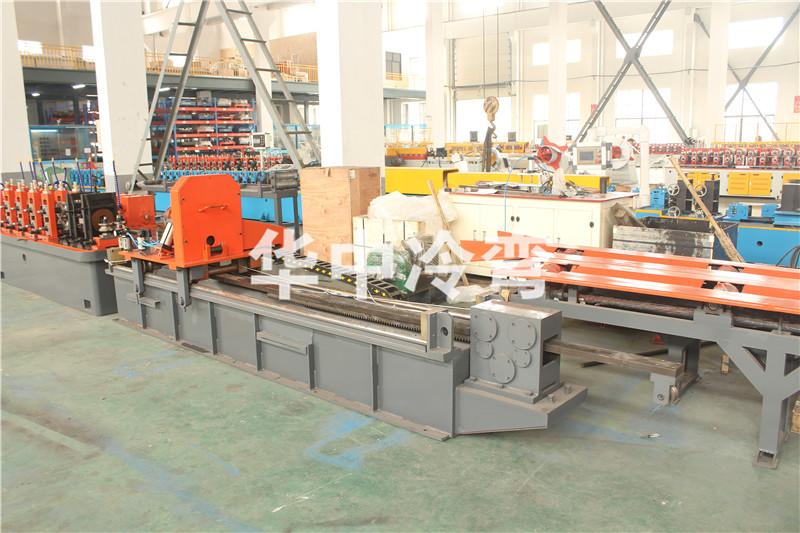

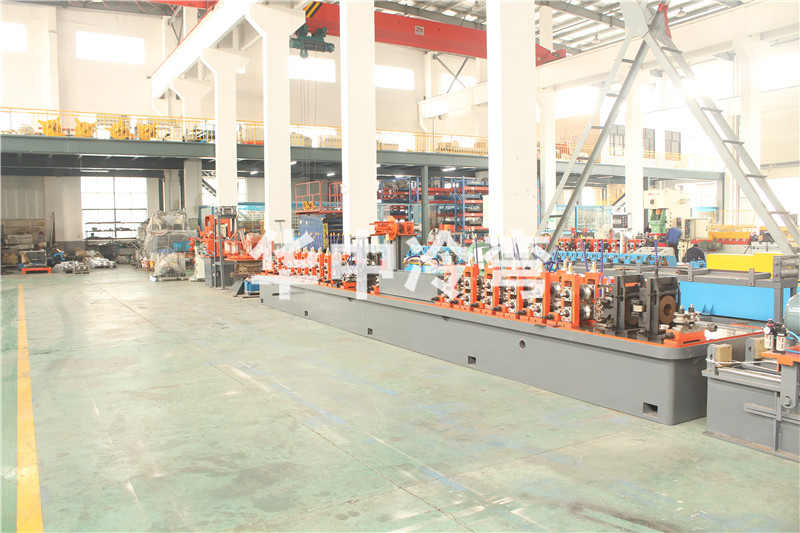

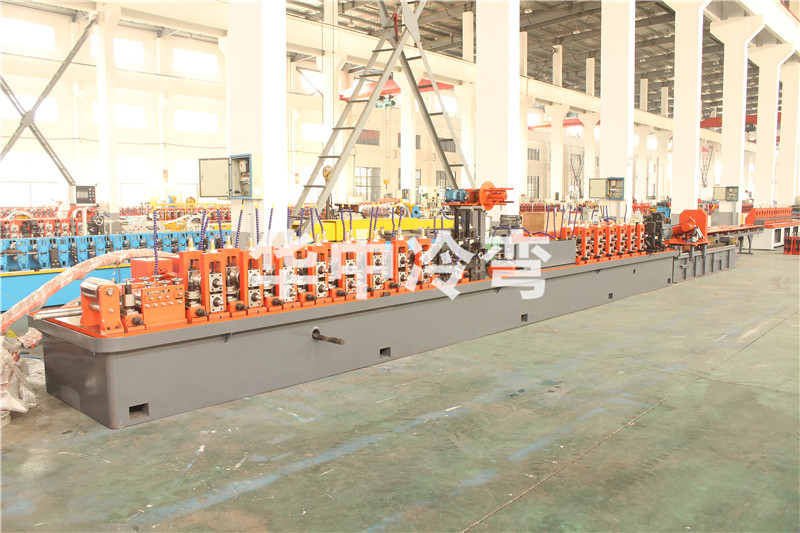

主机、成型、定径

作用：每组排放把钢带逐步成型成管材钢管，最终成型到准确的尺寸和圆度；

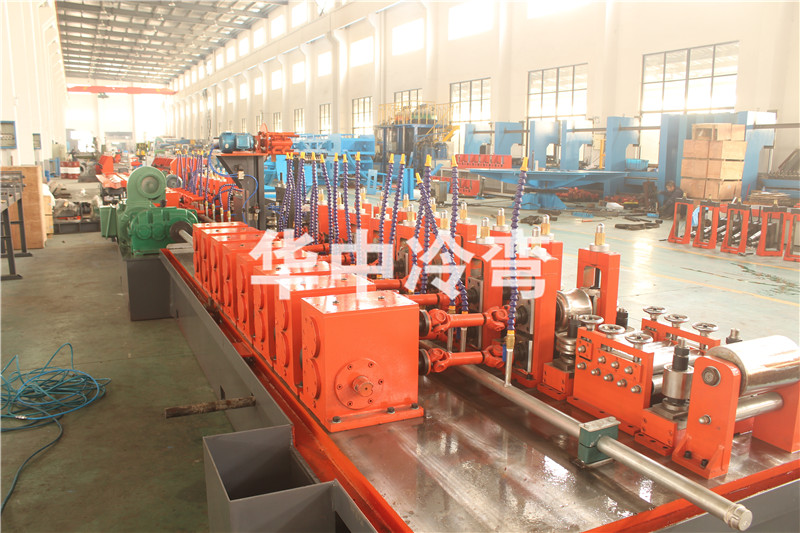

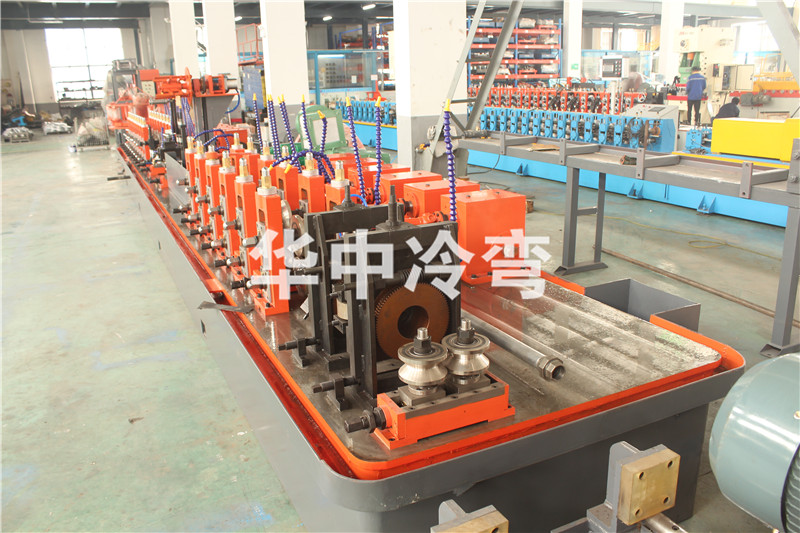

构造：每组牌坊上有上下辊轴由直流电机驱动连接齿轮箱的万向轴，模具安装在辊轴上，由隔套定位中心。牌坊由由铸铁制作；

操作：钢带通过每组牌坊上辊与下辊，所有的辊是由电机带动齿轮箱驱动。换辊时候，人工拧掉连接螺母，侧拉出来；

立棍功能：双面成型组紧抱钢带以达到要成型的形状，并阻止钢带边缘弹回；

构造：立辊轴安装在带有轴承箱的结构基座上。

冷切锯

作用：无毛刺定尺切割；

结构：此机器包括钢结构小车上装有夹紧装置和锯切小车，并装有西门子伺服电机驱动的直线导轨和齿轮，实现无毛刺切割；

操作：手动、模拟、自动三种控制模式，通过人机界面对系统进行操作及参数设定，并监控系统。
